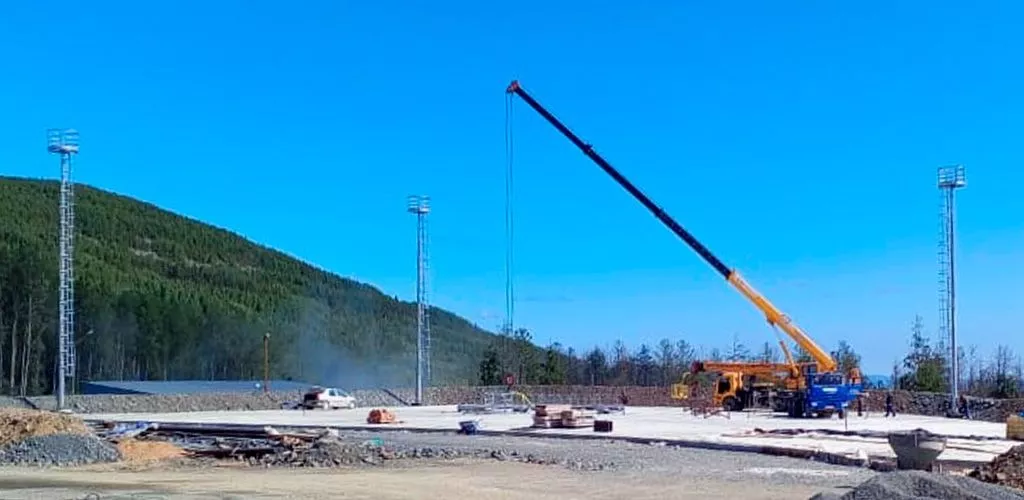

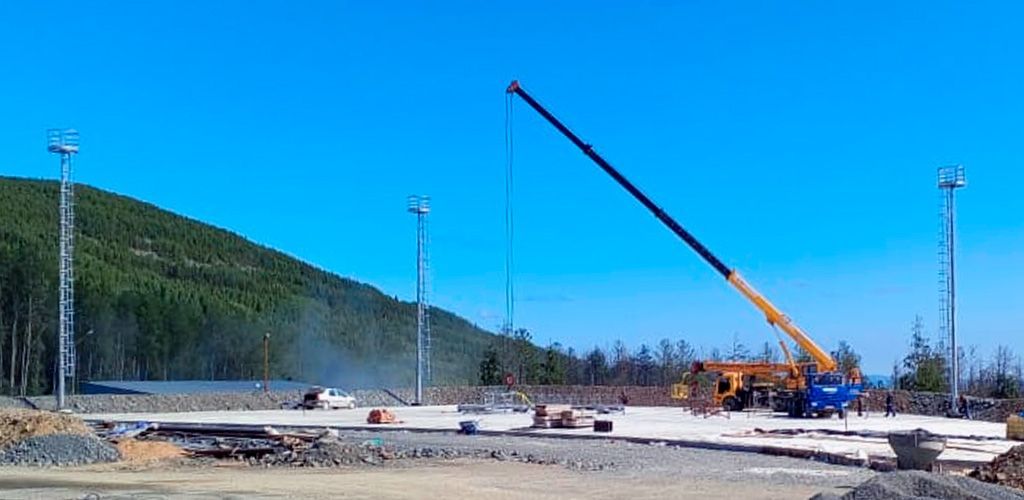

ПУЭ для мачт освещения: подключение, заземление и выбор кабеля

Мачты освещения — это электротехнические сооружения, работающие в сложных условиях. Их надежность и безопасность зависят от соблюдения правил устройства электроустановок. В ПУЭ нет отдельной главы про мачты, но требования к ним есть в разных разделах. Мы разберем ключевые моменты, которые важно учитывать на практике.

Какие требования ПУЭ нужно учесть для мачт

Основные правила касаются защиты людей от поражения током. Мачта доступна для прикосновения, поэтому ее конструкция должна исключать опасность. Это достигается правильным заземлением и защитной автоматикой.

Также нужно учитывать выбор кабеля, способ его прокладки внутри ствола и защиту от перегрузок. Эти факторы влияют на пожарную безопасность и долговечность системы.

Схема подключения мачты освещения

Общая схема зависит от системы питания — однофазной или трехфазной.

Для каждой мачты нужен отдельный защитный аппарат в распределительном шкафу. Обычно это автоматический выключатель. Его номинал выбирают по сечению кабеля и мощности светильников. Задача — отключить питание при коротком замыкании или перегрузке.

Система заземления должна быть выполнена по схеме TN-S или TN-C-S с отдельным проводником PE. Это требование ПУЭ для всех наружных установок.

Внутри мачты кабель прокладывают свободно, без натяжения. В местах выхода к светильнику и ввода в основание нужна защита от перегибов — гибкие металлорукава или гофротрубы. Это предотвращает повреждение изоляции.

Для групповых линий, питающих несколько мачт, действуют свои правила. Каждая линия должна иметь отдельную защиту. ПУЭ рекомендует разделять мачты на группы для удобства обслуживания.

Заземление мачты: как сделать правильно

Требования к заземлению изложены в главе 1.7 ПУЭ. Мачта должна быть присоединена к контуру заземления.

Сопротивление контура должно обеспечивать безопасное отключение защиты при замыкании. На практике для мачт освещения обычно принимают значение не более 30 Ом. Это соответствует требованиям для электроустановок напряжением до 1 кВ в сетях с изолированной нейтралью.

Таблица 1. Требования к заземляющим проводникам для мачт (ПУЭ, табл. 1.7.4, 1.7.5)

Назначение проводника	Материал	Минимальное сечение	Примечание
В земле (полоса, круг)	Сталь	50 мм² (полоса 4х12)	Толщина полосы не менее 4 мм
В земле (полоса, круг)	Медь	16 мм² (полоса 4х4)	—
По конструкции (к мачте)	Оцинкованная сталь	75 мм² (полоса 5х15)	Для защиты от коррозии
По конструкции (к мачте)	Медь (открыто)	10 мм²	Без защиты от коррозии

Контур выполняют из вертикальных стальных электродов — уголков или стержней длиной 2-3 метра. Их забивают в землю и соединяют стальной полосой. Все соединения сваривают.

После монтажа проводят измерение сопротивления растеканию тока. Без протокола измерений эксплуатация электроустановки запрещена.

Выбор кабеля: на что обратить внимание

Кабель работает в сложных условиях: перепады температур, влага, механические нагрузки внутри ствола.

ПУЭ требует использовать кабели с изоляцией, стойкой к условиям эксплуатации. Для мачт подходят кабели с изоляцией из сшитого полиэтилена или специального ПВХ, рассчитанного на низкие температуры.

Сечение кабеля выбирают по току нагрузки с запасом. Для мачты с одним светильником мощностью 400 Вт достаточно кабеля 1.5 мм². Но с учетом пусковых токов и длины линии часто берут 2.5 мм².

Таблица 2. Рекомендуемые кабели для мачт освещения

Условия прокладки	Тип кабеля	Ключевые характеристики	Климатическое исполнение
Внутри ствола мачты	ВВГ-ХЛ, ПВ1	Морозостойкая изоляция, не распространяет горение	ХЛ (-60°С) или УХЛ1
Наружный участок (от щита до мачты)	АВВГ, СИП-3	Защита от УФ-излучения, механическая прочность	УХЛ1, категория размещения 1
Для влажных грунтов	ВБбШв	Бронированный, гидроизоляция	Стандартное

Внутри мачты кабель не должен быть натянут. В полых мачтах его укладывают свободно, в конических опорах используют внутренние направляющие.

Места ввода защищают от повреждений. Применяют сальниковые вводы или резьбовые соединения с уплотнительными кольцами. Все соединения в монтажной коробке изолируют клеммниками. Степень защиты коробки — не ниже IP54.

Таблица 3. Защитная автоматика для линий питания мачт

Параметр	Автоматический выключатель (АВ)	Устройство защитного отключения (УЗО)	Дифференциальный автомат (АВДТ)
Назначение	Защита от КЗ и перегрузки	Защита от токов утечки	Совмещает функции АВ и УЗО
Номинал тока	10А (для 1-2 светильников 400Вт)	—	10А, характеристика С
Ток утечки	—	30 мА (для дополнительной защиты)	30 мА
Примечание	Обязателен	Рекомендуется для повышения безопасности	Альтернатива паре АВ+УЗО

Распространенные ошибки и как их избежать

Частые ошибки приводят к авариям. Вот основные проблемы.

Пренебрежение заземлением. Иногда проводник просто прикручивают к фундаменту без контура. Это неэффективно. Нужен полноценный контур с измеренным сопротивлением.

Неправильный выбор кабеля. Использование обычного ПВХ-кабеля, который дубеет на морозе. Через год изоляция трескается, происходит замыкание. Нужен морозостойкий кабель.

Отсутствие герметизации. Вода попадает внутрь ствола, вызывает коррозию и замыкания. Нужны качественные сальники и уплотнители.

Экономия на фундаменте. Мачта — это парус. Слабый фундамент приведет к падению. Расчет фундамента — отдельная серьезная задача.

Практические рекомендации

Правила — это минимум. Из нашего опыта на объектах по всей России можно добавить несколько советов.

Делайте заземление с запасом. Если для сетей с изолированной нейтралью формально нормируется только безопасное напряжение прикосновения, то на практике стремитесь к сопротивлению 4-10 Ом. Это обеспечит надежную работу защиты.

Используйте кабели с подходящим климатическим исполнением. Для холодного климата — с маркировкой "ХЛ", для наружных участков — стойкие к ультрафиолету.

Устанавливайте на вводе ограничитель импульсных перенапряжений. Грозовые разряды часто выводят из строя светильники. ОПН защитит оборудование.

Проводите регулярные проверки. Раз в год измеряйте сопротивление изоляции кабеля и сопротивление заземления. Осматривайте корпус мачты на предмет коррозии.

Доверяйте монтаж специалистам. Самостоятельная установка без проекта часто приводит к нарушениям. Результат — штрафы от энергонадзора и риск для людей.

Что важно помнить

Соблюдение ПУЭ при монтаже мачт освещения — это гарантия безопасности. Основные моменты: надежный контур заземления, правильный кабель, защитная автоматика и качественный монтаж.

Все параметры — сечение кабеля, конструкция заземления, номинал защиты — должны определяться проектом, выполненным по актуальным нормативам.
